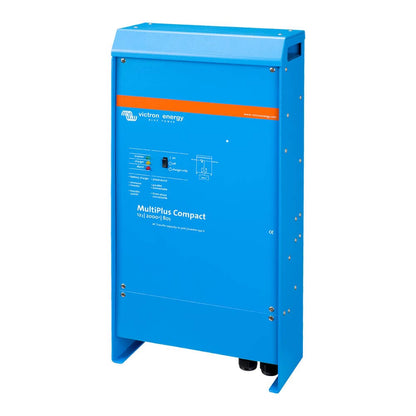

Victron MultiPlus VE.Bus
Victron MultiPlus VE.Bus
Couldn't load pickup availability
Multifunktional mit intelligentem Energiemanagement
Der MultiPlus ist ein leistungsfähiger Wechselrichter mit reiner Sinuswelle, ein fortschrittlicher Batterielader, der die adaptive Ladetechnologie nutzt, und ein Hochgeschwindigkeits-Wechselspannungs-Transferschalter (Netzvorrangschaltung) in einem einzigen kompakten Gehäuse. Zudem ist er sowohl im Einzelbetrieb als auch in Parallelschaltung um die Leistung zu erhöhen sowie im 3-Phasenbetrieb (3 Geräte erforderlich) einsetzbar.
Geräteeigenschaften / Features:
Im MultiPlus ist ein sehr leistungsstarkes Batterie-Ladegerät integriert. Daher nimmt er vom Generator bzw. der Landstromversorgung durchaus einen hohen Strom auf (fast 10A pro 5kVA Multi bei 230 VAC). Mit dem (optionalen ) Fernbedienungspaneel Multi Control kann der maximal zu entnehmende Netz- bzw. Generatorstrom einfach per Drehknopf eingestellt werden. Der MultiPlus nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch übrig ist. So wird verhindert, dass der Generator- oder der Landstromanschluss (z.B. der Stromanschluss am Stellplatz oder Bootssteg) überlastet wird.
Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension. Sie ermöglicht, dass der MultiPlus zu schwach ausgelegte alternative Quellen stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der MultiPlus sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Eine praktische und kostengünstige Lösung für das Überwachen aus der Ferne mit einem Drehknopf, um die Power Control und Power Assist-Level (max. Stromaufnahme vom Landstromnetz) einzustellen.
Vierstufiges adaptives Ladegerät und Laden einer weiteren Batterie
Der Hauptausgang sorgt mithilfe der fortschrittlichen adaptiven Lade-Software für ein leistungsstarkes Laden des Batteriesystems. Die Software nimmt eine Feineinstellung des automatischen, dreistufigen Ladevorgangs vor, um ihn bestmöglich an den Batteriezustand anzupassen. Außerdem fügt sie noch eine vierte Stufe für lange Zeiträume im Erhaltungsmodus hinzu. Der adaptive Ladevorgang ist in der Bedienungsanleitung ausführlicher beschrieben. Abgesehen davon lädt der MultiPlus auch noch eine zweite Batterie, da er über einen unabhängigen Erhaltungsladungsausgang (mit reduzierter Leistung) verfügt, der für die Fahrzeug-Starterbatterie oder eine Generator-Starterbatterie verwendet werden kann. (Erhaltungsladeausgang für Zweitbatterie nur bei 12V und 24V Modellen erhältlich).
Unterbrechungsfreier Wechselstrom (UPS-Funktion)
Im Falle eines Netzfehlers oder einer Unterbrechung des Landstroms bzw. Bordgenerators wird der Wechselrichter des Multis automatisch aktiviert und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist.
Praktisch unbegrenzte Leistung durch Parallelschaltung
Bis zu sechs Multis des selben Modells können bei hohem Leistungsbedarf parallel geschaltet werden. Somit kann die Anlage mit ihren Ansprüchen wachsen.
Drei Phasen-Betrieb
Abgesehen von dem parallelen Anschluss, können auch drei Einheiten desselben Modells für einen Drei-Phasen-Ausgang konfiguriert werden. Damit jedoch nicht genug: Bis zu sechs Sets mit drei Einheiten können parallel geschaltet werden, um große dreiphasige Wechselrichterleistungen und hohe Ladeströme zu erzielen.
-
Systemkonfigurierung so leicht wie noch nie
Nach der Installation ist der MultiPlus generell betriebsbereit.
- Wenn Einstellungen an einem Einzelgerät verändert werden müssen, kann dies innerhalb von wenigen Minuten mithilfe eines DIP-Schalter-Einstellungsverfahrens erfolgen.
- Parallel geschaltete und Drei-Phasen-Systeme können mit der VE.Bus Quick Configure und VE.Bus System Configurator Software konfiguriert werden.
- Netzunabhängige, netzgekoppelte und Eigenverbrauchssysteme, in denen Grid-Tie-Wechselrichter und/oder MPPT-Solarladegeräte zum Einsatz kommen, können mithilfe von Assistenten (zugehörige Software zu den jeweiligen Systemen) konfiguriert werden.
Überwachung und Steuerung vor Ort:
Es stehen mehrere Optionen zur Verfügung: Batteriewächter, Multi Control Paneel, Color Control GX und andere GX-Geräte, Smartphone oder Tablet (Bluetooth Smart), Laptop oder Computer (USB oder RS232).
Überwachung und Steuerung aus der Ferne:
Color Control GX und andere GX-Geräte. Die Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen.
Konfigurierung aus der Ferne: Sind Systeme mit einem Color Control GX und andere GX-Geräte an das Ethernet angeschlossen, kann auf sie zugegriffen werden und Einstellungen können aus der Ferne geändert werden.
Das Schnittstellenkabel zur Konfiguration des MultiPlus per PC oder Laptop finden Sie hier: MK3-USB
Die Fernbedienungen in zwei optisch unterschiedlichen Versionen finden Sie hier: Digital MultiControl oder Digital Multicontrol GX

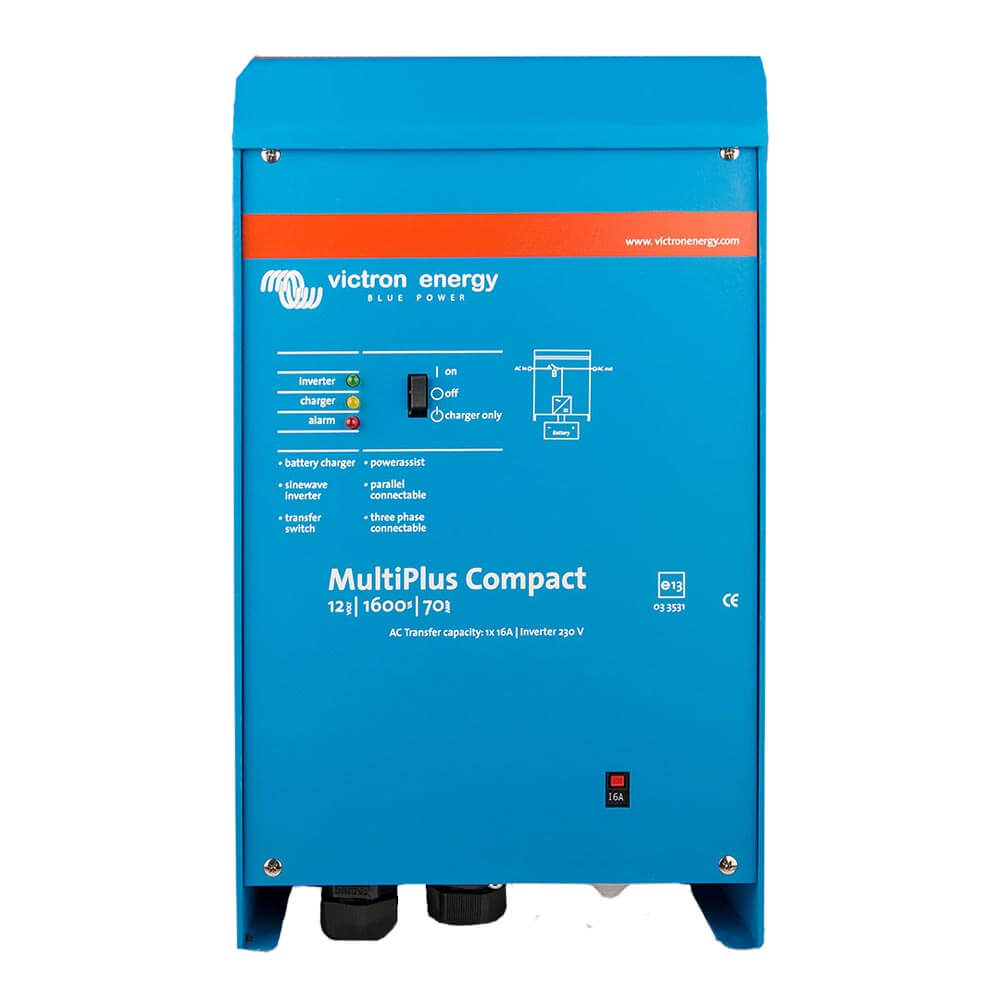

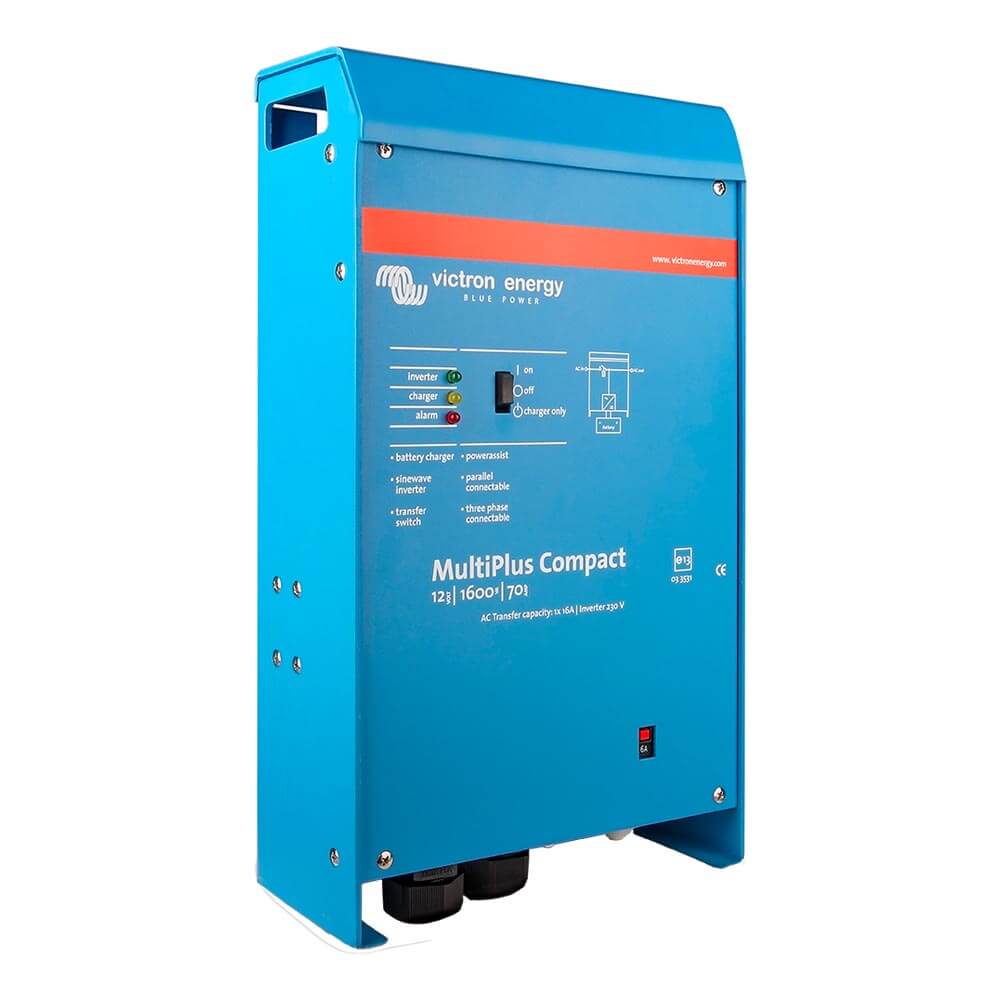

MultiPlus Compact VE.Bus 24/1600/40-16 Lieferumfang:
- Victron MultiPlus C / 24V / Leistung 1600VA / 40A Ladegerät / 16A Netzumschaltung
- Batterietemperatursensor
- selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache

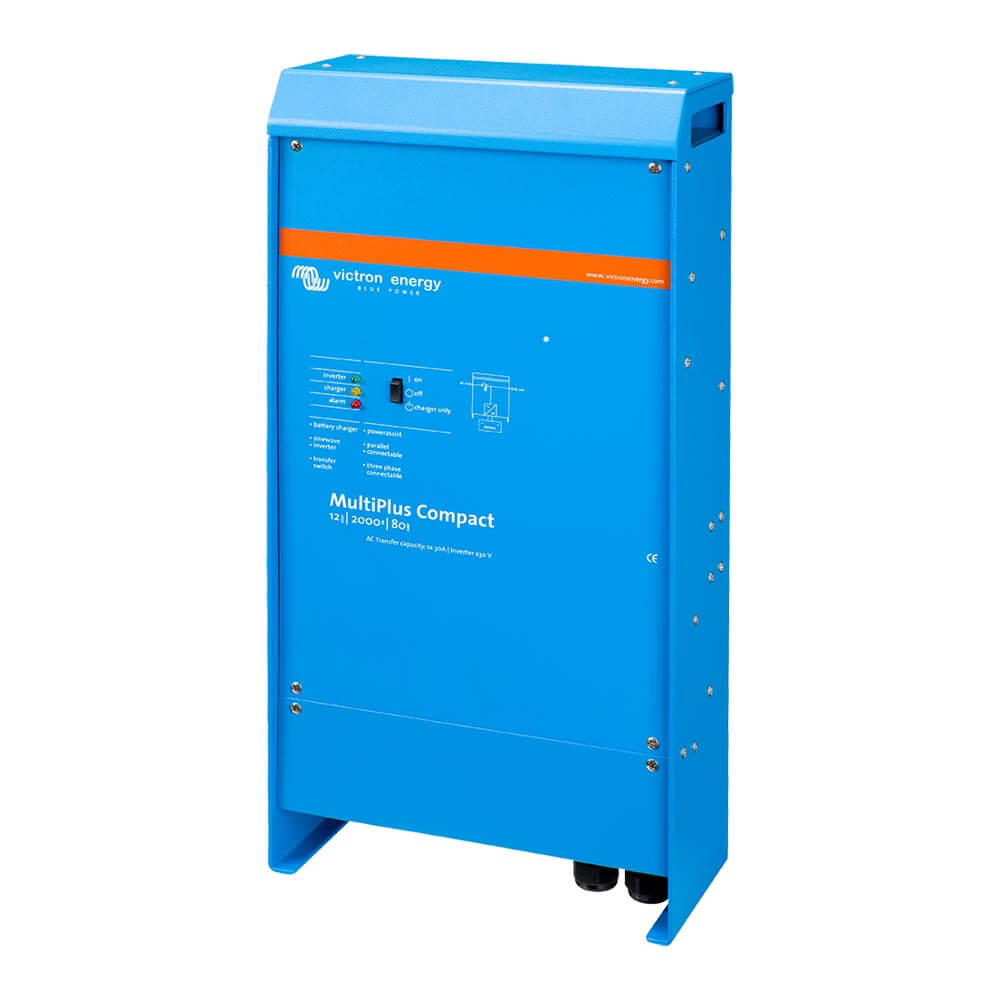

MultiPlus Compact VE.Bus 24/2000/50-30 Lieferumfang:
- Victron MultiPlus C / 24V / Leistung 2000VA / 50A Ladegerät / 30A Netzumschaltung
Batterieanschlusskabel müssen separat bestellt werden! - Batterietemperatursensor
- selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache

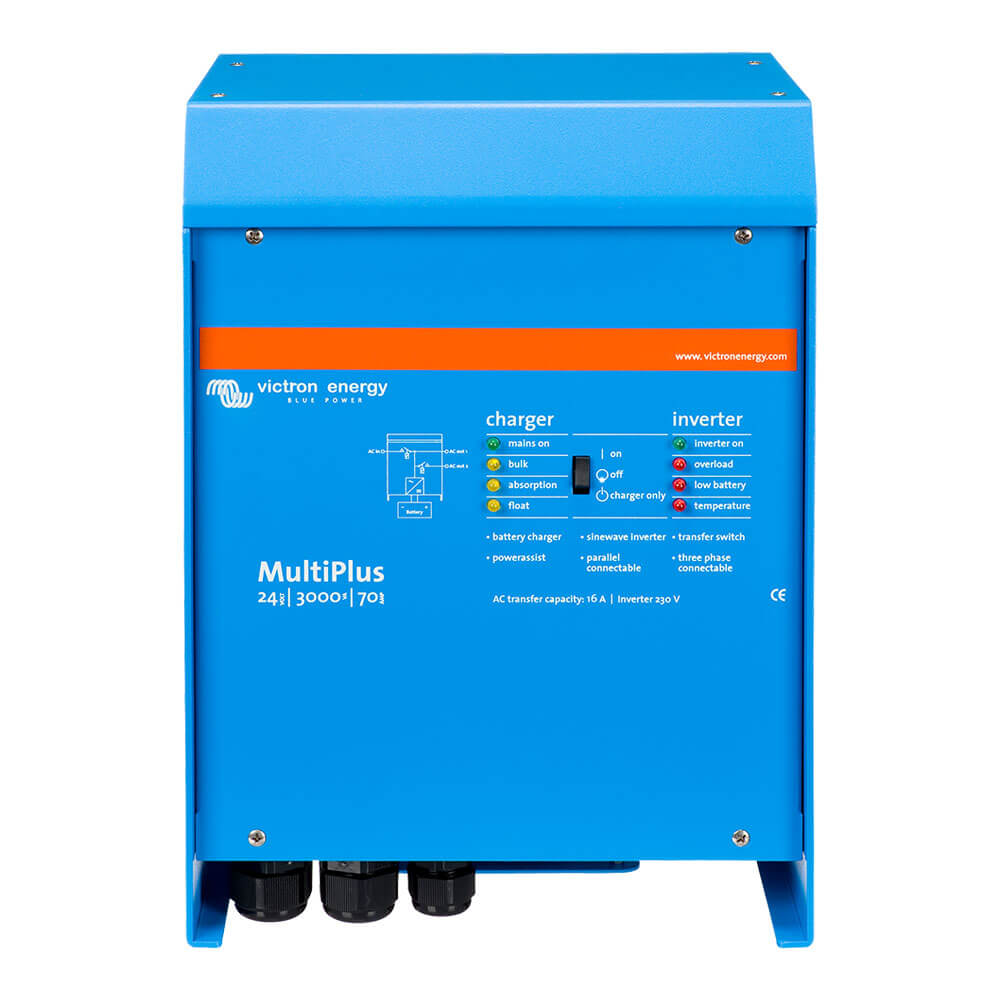

MultiPlus VE.Bus 24/3000/70-16 Lieferumfang:
- Victron MultiPlus / 24V / Leistung 3000VA / 70A Ladegerät / 16A Netzumschaltung
Batterieanschlusskabel müssen separat bestellt werden! - Batterietemperatursensor
- selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache

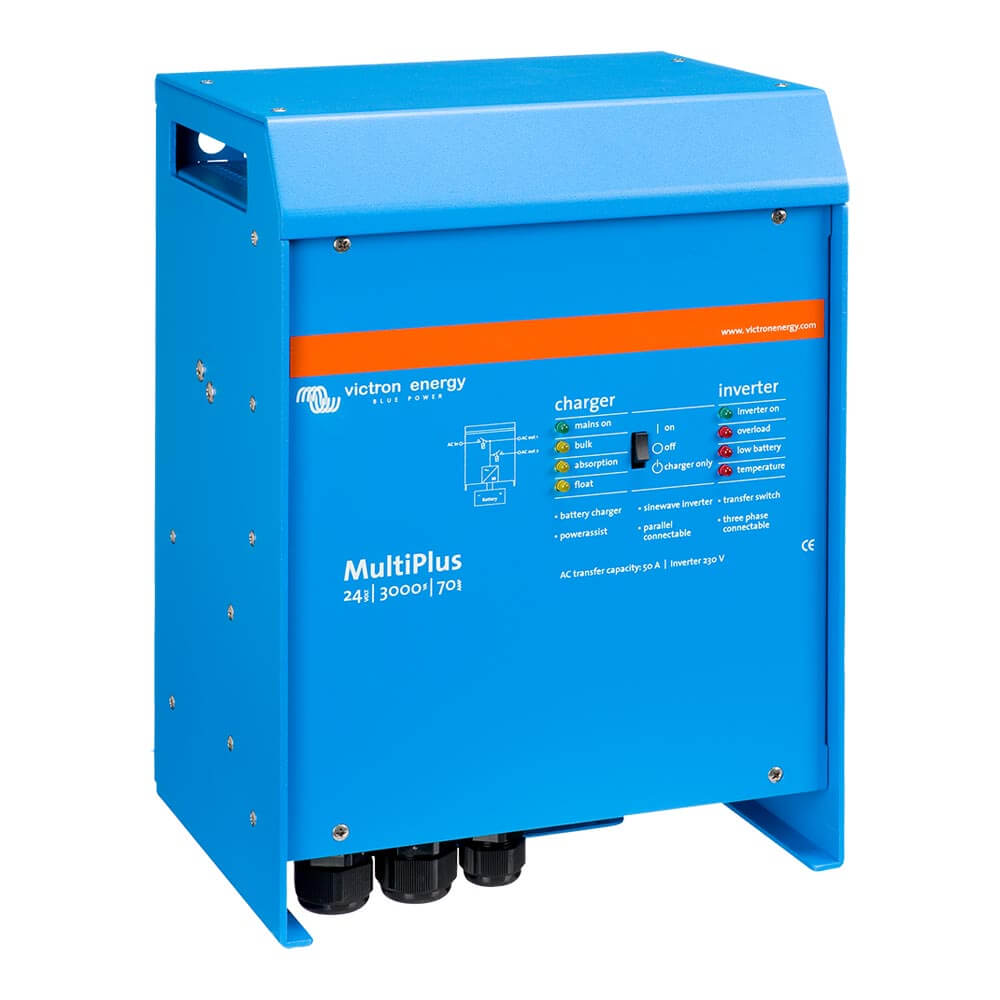

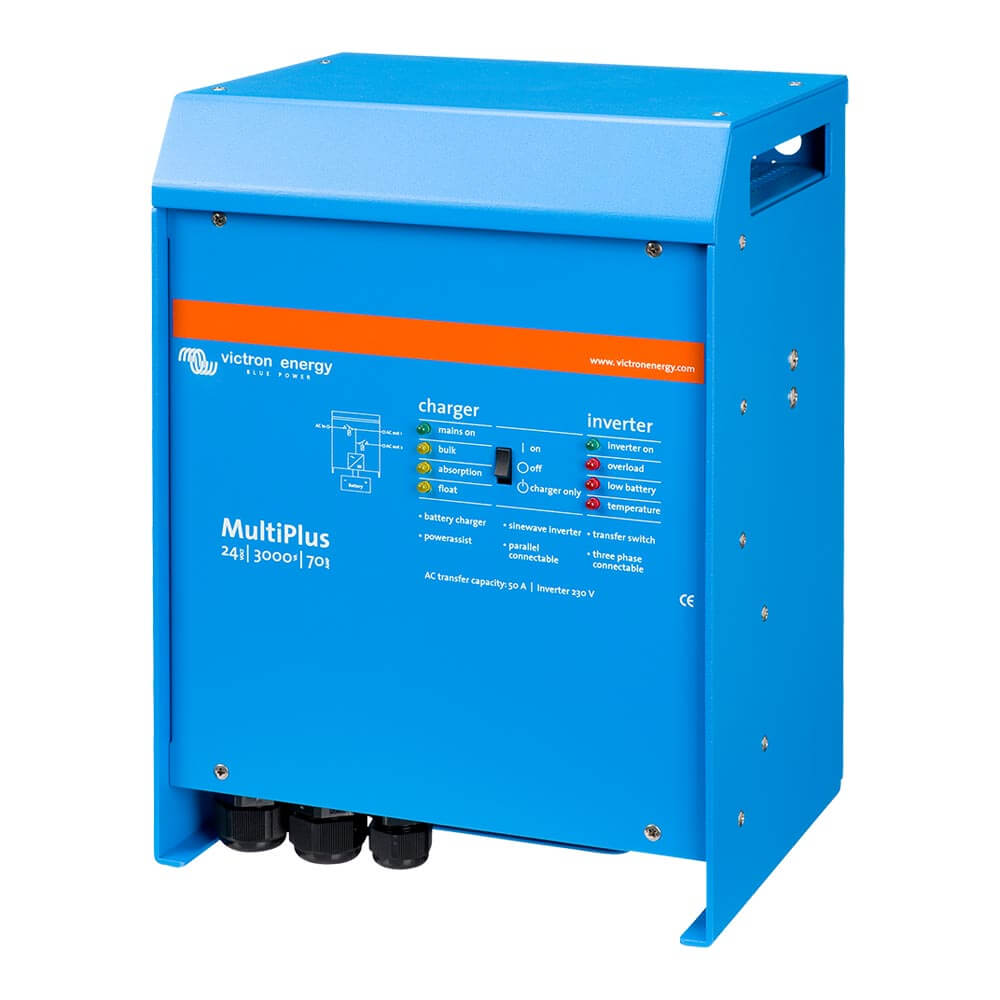

MultiPlus VE.Bus 24/3000/70-50 Lieferumfang:
- Victron MultiPlus / 24V / Leistung 3000VA / 70A Ladegerät / 50A Netzumschaltung
Batterieanschlusskabel müssen separat bestellt werden! - Batterietemperatursensor
- selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache
MultiPlus 24/5000/120-100 Lieferumfang:
- Victron MultiPlus / 24V / Leistung 5000VA / 120A Ladegerät / 100A Netzumschaltung
Batterieanschlusskabel müssen separat bestellt werden! - Batterietemperatursensor
- selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache
Versandinfos
Versandinfos
Geschätzte Lieferzeit bis zu 4 - 6 Werktagen.
Dieses Produkt unterliegt aufgrund seiner Beschaffenheit einer gesonderten Versandkostenregelung, die genauen Versandkosten werden anhand der Adresse berechnet und im Checkout angezeigt.
Hinweis: Einige der von uns angebotenen Produkte unterliegen einem Sperrgutzuschlag.
Dieser ist abhängig von der gesamten Bestellung. Aus diesem Grund ist eine vollständige Berechnung der Versandkosten nicht immer vorab möglich und es kann in Einzelfällen dazu kommen, dass weitere Versandkosten nach Bestellaufgabe entstehen. Diese werden persönlich von uns besprochen und es besteht selbstverständlich das Recht zu stornieren.
Gründe hierfür können bspw. sein, dass die Produkte sehr groß, schwer oder besonders empfindlich sind.
Technische Daten
Technische Daten
MultiPlus Compact VE.Bus 24/1600/40-16
FUNKTIONEN:
PowerControl-Mechanismus: ja
PowerAssist Funktion: ja
Netzvorrangschaltung (A): 16
Parallelschaltung und Dreiphasenbetrieb möglich: ja
WECHSELRICHTER:
Eingangsspannungsbereich (V DC): 19-33
Ausgangsspannung (V AC): 230 ±2%, / 50Hz ±0,1% (1)
kontinuierliche Ausgangsleistung bei 25°C (VA): 1600 (3)
kontinuierliche Ausgangsleistung bei 25°C (W): 1300
kontinuierliche Ausgangsleistung bei 40°C (W): 1200
kontinuierliche Ausgangsleistung bei 65°C (W): 800
Spitzenleistung (W): 3000
max. Wirkungsgrad (%): 94
Null-Last Leistung (W): 10
Null-Last Leistung im AES-Modus (W): 8
Null-Last Leistung im Such-Modus (W): 3
BATTERIELADEGERÄT:
Eingangsspannungsbereich (V AC): 187-265 / 45-65Hz / Leistungsfaktor: 1
Konstant-Ladespannung (V DC): 28,8 (frei einstellbar)
Erhaltungs-Ladespannung (V DC):27,6 (frei einstellbar)
Lagerungsmodus (V DC): 26,4 (frei einstellbar)
Ladestrom Versorgungsbatterie (A): 40 (4)
Ladestrom Starterbatterie (A): 4
Batterie-Temperatur-Sensor: ja
GENERELLES:
zweiter 230V Ausgang: nein (5)
Programmierbares Relais: ja (6)
Schutzschaltungen: a-g (2)
VE.Bus-Schnittstelle: ja, für Parallel- und Dreiphasen-Schaltung, Fernüberwachung und Systemintegration
COM-Port für allgemeine Nutzung: nein (7)
Fernsteuerbarer Ein/Aus-Schalter: ja
Betriebstemperaturbereich (°C): -20 bis +50 (Gebläsekühlung)
Feuchte (nicht kondensierend): max. 95%
GEHÄUSE:
Material und Farbe: Aluminium, blau (RAL 5012)
Schutzklasse: IP21
Batterieanschluss: 1,5m Batteriekabel, rot + schwarz
230V Wechselstromanschluss: G-ST18i Stecker
Gewicht ohne Verpackung (kg): 10
Abmessungen (HxBxT) in mm: 375x214x110
NORMEN:
Sicherheit: EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emissionen / Immunität: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Automobil-Richtlinie: ECE R10-4
HINWEISE:
(1) lässt sich auf 60Hz einstellen, 120V / 60Hz auf Anfrage
(2) Schutzschlüssel: a) Ausgangskurzschluss, b) Überlast, c) Batteriespannung zu hoch, d) Batteriespannung zu niedrig, e) Temperatur zu hoch, f) 230VAC am Wechselrichterausgang, g) zu hohe Brummspannung am Eingang
(3) Nichtlineare-Last Spitzenfaktor 3:1
(4) bei 25°C Umgebungstemperatur
(5) schaltet ab, wenn keine externe Wechselstromquelle verfügbar ist
(6) Relais einstellbar, u. a. als allgemeines Alarm-Relais, DC-Unterspannungs-Alarm, Start- /Stopp-Funktion für einen Generator
Wechselstromleistung: 230V / 4A, Gleichstromleistung: 4A bis 35V DC, 1A bis 60V DC
(7) u. a. Kommunikation mit dem BMS einer Victron Lithiumbatterie möglich
MultiPlus Compact VE.Bus 24/2000/50-30
FUNKTIONEN:
PowerControl-Mechanismus: ja
PowerAssist Funktion: ja
Netzvorrangschaltung (A): 30
Parallelschaltung und Dreiphasenbetrieb möglich: ja
WECHSELRICHTER:
Eingangsspannungsbereich (V DC): 19-33
Ausgangsspannung (V AC): 230 ±2%, / 50Hz ±0,1% (1)
kontinuierliche Ausgangsleistung bei 25°C (VA): 2000 (3)
kontinuierliche Ausgangsleistung bei 25°C (W): 1600
kontinuierliche Ausgangsleistung bei 40°C (W): 1400
kontinuierliche Ausgangsleistung bei 65°C (W): 1000
Spitzenleistung (W): 4000
max. Wirkungsgrad (%): 94
Null-Last Leistung (W): 11
Null-Last Leistung im AES-Modus (W): 9
Null-Last Leistung im Such-Modus (W): 4
BATTERIELADEGERÄT:
Eingangsspannungsbereich (V AC): 187-265 / 45-65Hz / Leistungsfaktor: 1
Konstant-Ladespannung (V DC): 28,8 (frei einstellbar)
Erhaltungs-Ladespannung (V DC): 27,6 (frei einstellbar)
Lagerungsmodus (V DC): 26,4 (frei einstellbar)
Ladestrom Versorgungsbatterie (A): 50 (4)
Ladestrom Starterbatterie (A): 4
Batterie-Temperatur-Sensor: ja
GENERELLES:
zweiter 230V Ausgang: nein (5)
Programmierbares Relais: ja (6)
Schutzschaltungen: a-g (2)
VE.Bus-Schnittstelle: ja, für Parallel- und Dreiphasen-Schaltung, Fernüberwachung und Systemintegration
COM-Port für allgemeine Nutzung: nein (7)
Fernsteuerbarer Ein/Aus-Schalter: ja
Betriebstemperaturbereich (°C): -20 bis +50 (Gebläsekühlung)
Feuchte (nicht kondensierend): max. 95%
GEHÄUSE:
Material und Farbe: Aluminium, blau (RAL 5012)
Schutzklasse: IP21
Batterieanschluss: Gewindebolzen M8
230V Wechselstromanschluss: Federklemmen
Gewicht ohne Verpackung (kg): 12
Abmessungen (HxBxT) in mm: 520x255x125
NORMEN:
Sicherheit: EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emissionen / Immunität: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Automobil-Richtlinie: ECE R10-4
HINWEISE:
(1) lässt sich auf 60Hz einstellen, 120V / 60Hz auf Anfrage
(2) Schutzschlüssel: a) Ausgangskurzschluss, b) Überlast, c) Batteriespannung zu hoch, d) Batteriespannung zu niedrig, e) Temperatur zu hoch, f) 230VAC am Wechselrichterausgang, g) zu hohe Brummspannung am Eingang
(3) Nichtlineare-Last Spitzenfaktor 3:1
(4) bei 25°C Umgebungstemperatur
(5) schaltet ab, wenn keine externe Wechselstromquelle verfügbar ist
(6) Relais einstellbar, u. a. als allgemeines Alarm-Relais, DC-Unterspannungs-Alarm, Start- /Stopp-Funktion für einen Generator
Wechselstromleistung: 230V / 4A, Gleichstromleistung: 4A bis 35V DC, 1A bis 60V DC
(7) u. a. Kommunikation mit dem BMS einer Victron Lithiumbatterie möglich
MultiPlus VE.Bus 24/3000/70-16
FUNKTIONEN:
PowerControl-Mechanismus: ja
PowerAssist Funktion: ja
Netzvorrangschaltung (A): 16
Parallelschaltung und Dreiphasenbetrieb möglich: ja
WECHSELRICHTER:
Eingangsspannungsbereich (V DC): 19-33
Ausgangsspannung (V AC): 230 ±2%, / 50Hz ±0,1% (1)
kontinuierliche Ausgangsleistung bei 25°C (VA): 3000 (3)
kontinuierliche Ausgangsleistung bei 25°C (W): 2400
kontinuierliche Ausgangsleistung bei 40°C (W): 2200
kontinuierliche Ausgangsleistung bei 65°C (W): 1700
Spitzenleistung (W): 6000
max. Wirkungsgrad (%): 94
Null-Last Leistung (W): 20
Null-Last Leistung im AES-Modus (W): 15
Null-Last Leistung im Such-Modus (W): 10
BATTERIELADEGERÄT:
Eingangsspannungsbereich (V AC): 187-265 / 45-65Hz / Leistungsfaktor: 1
Konstant-Ladespannung (V DC): 28,8 (frei einstellbar)
Erhaltungs-Ladespannung (V DC): 27,6 (frei einstellbar)
Lagerungsmodus (V DC): 26,4 (frei einstellbar)
Ladestrom Versorgungsbatterie (A): 70 (4)
Ladestrom Starterbatterie (A): 4
Batterie-Temperatur-Sensor: ja
GENERELLES:
zweiter 230V Ausgang: ja, 16A (5)
Programmierbares Relais: ja (6)
Schutzschaltungen: a-g (2)
VE.Bus-Schnittstelle: ja, für Parallel- und Dreiphasen-Schaltung, Fernüberwachung und Systemintegration
COM-Port für allgemeine Nutzung: ja (7)
Fernsteuerbarer Ein/Aus-Schalter: ja
Betriebstemperaturbereich (°C): -20 bis +50 (Gebläsekühlung)
Feuchte (nicht kondensierend): max. 95%
GEHÄUSE:
Material und Farbe: Aluminium, blau (RAL 5012)
Schutzklasse: IP21
Batterieanschluss: Gewindebolzen M8 (2 x Plus und 2 x Minus)
230V Wechselstromanschluss: Schraubklemmen 13mm² (6AWG)
Gewicht ohne Verpackung (kg): 18
Abmessungen (HxBxT) in mm: 362x258x218
NORMEN:
Sicherheit: EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emissionen / Immunität: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Automobil-Richtlinie: ECE R10-4
HINWEISE:
(1) lässt sich auf 60Hz einstellen, 120V / 60Hz auf Anfrage
(2) Schutzschlüssel: a) Ausgangskurzschluss, b) Überlast, c) Batteriespannung zu hoch, d) Batteriespannung zu niedrig, e) Temperatur zu hoch, f) 230VAC am Wechselrichterausgang, g) zu hohe Brummspannung am Eingang
(3) Nichtlineare-Last Spitzenfaktor 3:1
(4) bei 25°C Umgebungstemperatur
(5) schaltet ab, wenn keine externe Wechselstromquelle verfügbar ist
(6) Relais einstellbar, u. a. als allgemeines Alarm-Relais, DC-Unterspannungs-Alarm, Start- /Stopp-Funktion für einen Generator
Wechselstromleistung: 230V / 4A, Gleichstromleistung: 4A bis 35V DC, 1A bis 60V DC
(7) u. a. Kommunikation mit dem BMS einer Victron Lithiumbatterie möglich
MultiPlus VE.Bus 24/3000/70-50
FUNKTIONEN:
PowerControl-Mechanismus: ja
PowerAssist Funktion: ja
Netzvorrangschaltung (A): 50
Parallelschaltung und Dreiphasenbetrieb möglich: ja
WECHSELRICHTER:
Eingangsspannungsbereich (V DC): 19-33
Ausgangsspannung (V AC): 230 ±2%, / 50Hz ±0,1% (1)
kontinuierliche Ausgangsleistung bei 25°C (VA): 3000 (3)
kontinuierliche Ausgangsleistung bei 25°C (W): 2400
kontinuierliche Ausgangsleistung bei 40°C (W): 2200
kontinuierliche Ausgangsleistung bei 65°C (W): 1700
Spitzenleistung (W): 6000
max. Wirkungsgrad (%): 94
Null-Last Leistung (W): 20
Null-Last Leistung im AES-Modus (W): 15
Null-Last Leistung im Such-Modus (W): 10
BATTERIELADEGERÄT:
Eingangsspannungsbereich (V AC): 187-265 / 45-65Hz / Leistungsfaktor: 1
Konstant-Ladespannung (V DC): 28,8 (frei einstellbar)
Erhaltungs-Ladespannung (V DC): 27,6 (frei einstellbar)
Lagerungsmodus (V DC): 26,4 (frei einstellbar)
Ladestrom Versorgungsbatterie (A): 70 (4)
Ladestrom Starterbatterie (A): 4
Batterie-Temperatur-Sensor: ja
GENERELLES:
zweiter 230V Ausgang: ja, 16A (5)
Programmierbares Relais: ja (6)
Schutzschaltungen: a-g (2)
VE.Bus-Schnittstelle: ja, für Parallel- und Dreiphasen-Schaltung, Fernüberwachung und Systemintegration
COM-Port für allgemeine Nutzung: ja (7)
Fernsteuerbarer Ein/Aus-Schalter: ja
Betriebstemperaturbereich (°C): -20 bis +50 (Gebläsekühlung)
Feuchte (nicht kondensierend): max. 95%
GEHÄUSE:
Material und Farbe: Aluminium, blau (RAL 5012)
Schutzklasse: IP21
Batterieanschluss: Gewindebolzen M8 (2 x Plus und 2 x Minus)
230V Wechselstromanschluss: Schraubklemmen 13mm² (6AWG)
Gewicht ohne Verpackung (kg): 18
Abmessungen (HxBxT) in mm: 362x258x218
NORMEN:
Sicherheit: EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emissionen / Immunität: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Automobil-Richtlinie: ECE R10-4
HINWEISE:
(1) lässt sich auf 60Hz einstellen, 120V / 60Hz auf Anfrage
(2) Schutzschlüssel: a) Ausgangskurzschluss, b) Überlast, c) Batteriespannung zu hoch, d) Batteriespannung zu niedrig, e) Temperatur zu hoch, f) 230VAC am Wechselrichterausgang, g) zu hohe Brummspannung am Eingang
(3) Nichtlineare-Last Spitzenfaktor 3:1
(4) bei 25°C Umgebungstemperatur
(5) schaltet ab, wenn keine externe Wechselstromquelle verfügbar ist
(6) Relais einstellbar, u. a. als allgemeines Alarm-Relais, DC-Unterspannungs-Alarm, Start- /Stopp-Funktion für einen Generator
Wechselstromleistung: 230V / 4A, Gleichstromleistung: 4A bis 35V DC, 1A bis 60V DC
(7) u. a. Kommunikation mit dem BMS einer Victron Lithiumbatterie möglich
MultiPlus 24/5000/120-100
FUNKTIONEN:
PowerControl-Mechanismus: ja
PowerAssist Funktion: ja
Netzvorrangschaltung (A): 100
Parallelschaltung und Dreiphasenbetrieb möglich: ja
WECHSELRICHTER:
Eingangsspannungsbereich (V DC): 19-33
Ausgangsspannung (V AC): 230 ±2%, / 50Hz ±0,1% (1)
kontinuierliche Ausgangsleistung bei 25°C (VA): 5000 (3)
kontinuierliche Ausgangsleistung bei 25°C (W): 4000
kontinuierliche Ausgangsleistung bei 40°C (W): 3700
kontinuierliche Ausgangsleistung bei 65°C (W): 3000
Spitzenleistung (W): 10.000
max. Wirkungsgrad (%): 94
Null-Last Leistung (W): 30
Null-Last Leistung im AES-Modus (W): 25
Null-Last Leistung im Such-Modus (W): 10
BATTERIELADEGERÄT:
Eingangsspannungsbereich (V AC): 187-265 / 45-65Hz / Leistungsfaktor: 1
Konstant-Ladespannung (V DC): 28,8 (frei einstellbar)
Erhaltungs-Ladespannung (V DC): 27,6 (frei einstellbar)
Lagerungsmodus (V DC): 26,4 (frei einstellbar)
Ladestrom Versorgungsbatterie (A): 120 (4)
Ladestrom Starterbatterie (A): 4
Batterie-Temperatur-Sensor: ja
GENERELLES:
zweiter 230V Ausgang: ja, 50A (5)
Programmierbares Relais: ja (6)
Schutzschaltungen: a-g (2)
VE.Bus-Schnittstelle: ja, für Parallel- und Dreiphasen-Schaltung, Fernüberwachung und Systemintegration
COM-Port für allgemeine Nutzung: ja (7)
Fernsteuerbarer Ein/Aus-Schalter: ja
Betriebstemperaturbereich (°C): -20 bis +50 (Gebläsekühlung)
Feuchte (nicht kondensierend): max. 95%
GEHÄUSE:
Material und Farbe: Aluminium, blau (RAL 5012)
Schutzklasse: IP21
Batterieanschluss: Gewindebolzen M8 (2 x Plus und 2 x Minus)
230V Wechselstromanschluss: Gewindebolzen M6
Gewicht ohne Verpackung (kg): 30
Abmessungen (HxBxT) in mm: 444x328x240
NORMEN:
Sicherheit: EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emissionen / Immunität: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Automobil-Richtlinie: ECE R10-4
HINWEISE:
(1) lässt sich auf 60Hz einstellen, 120V / 60Hz auf Anfrage
(2) Schutzschlüssel: a) Ausgangskurzschluss, b) Überlast, c) Batteriespannung zu hoch, d) Batteriespannung zu niedrig, e) Temperatur zu hoch, f) 230VAC am Wechselrichterausgang, g) zu hohe Brummspannung am Eingang
(3) Nichtlineare-Last Spitzenfaktor 3:1
(4) bei 25°C Umgebungstemperatur
(5) schaltet ab, wenn keine externe Wechselstromquelle verfügbar ist
(6) Relais einstellbar, u. a. als allgemeines Alarm-Relais, DC-Unterspannungs-Alarm, Start- /Stopp-Funktion für einen Generator
Wechselstromleistung: 230V / 4A, Gleichstromleistung: 4A bis 35V DC, 1A bis 60V DC
(7) u. a. Kommunikation mit dem BMS einer Victron Lithiumbatterie möglich
SKU:96508
Teilen
