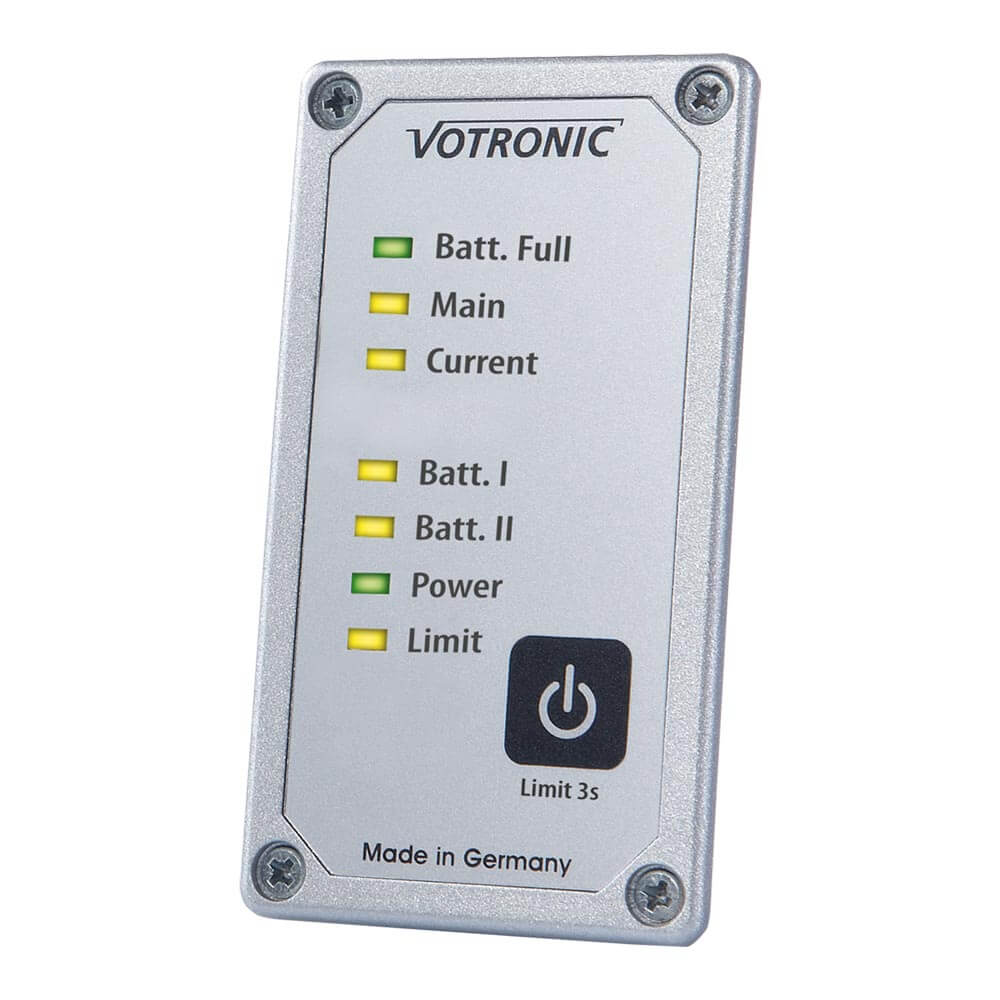

LED Fernbedienung S für Ladebooster der Serie VCC V2

Die Fernbedienung mit LED-Anzeigen gestattet die bequeme Fernkontrolle von VOTRONIC Geräten, z.B. Lade-Wandler, wenn diese an einer schwer zugänglichen Stelle montiert sind. Zweckbestimmt für die Lade-Wandler / Ladebooster der Baureihe VCC1212-30 … VCC1212-90 ab Baujahr 2018, welche mit der 6pol. Steckanschluss-Buchse bezeichnet mit Display ausgestattet sind.

Das Gerät reiht sich von den Abmessungen her nahtlos in das VOTRONIC-Modulsystem ein. Hierzu gehören Tankanzeige-Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Batterie-Computer, Voltmeter und Thermometer) sowie Schalter- und Sicherungspanels.

Passend zu folgenden Ladewandlern / Ladeboostern:

B2B30Vo1212V2 (Votronic 3324)
B2B50Vo1212V2 (Votronic 3326)
B2B70Vo1212V2 (Votronic 3328)
B2B90Vo1212V2 (Votronic 3329)
LED-Anzeigen und Funktion:
Hinweis: Die Auflistung stellt die meisten Funktionen dar, es können jedoch bei einzelnen Geräte-Typen Abweichungen vorhanden sein.

Batt. Full (Batterie(n) vollgeladen):

Leuchtet: Batterie zu 100 % geladen, Ladeerhaltung U2, fertig.
Blinkt: Hauptladevorgang arbeitet in der U1-Ladephase, Ladezustandsanzeige von 75 % (Blei), ca. 90 % (LiFePO4) (kurzes Blinken) allmählich auf 100 % (langes Blinken) ansteigend.
Aus: Hauptladevorgang arbeitet noch in der I-Phase.
Main (Hauptladung der Batterie):

Leuchtet: Hauptladevorgang arbeitet in der I- oder U1-Ladephase.
Aus: Ladeerhaltung U2, fertig.
Blinkt: 1. Batterie-Temperatur-Sensor ist bei LiFePO4-Ladeprogramm nicht angeschlossen! 2. Externe Batterie Überspannung, automatische Rücksetzung bei absinken auf normale Spannung.
Current (Ladestrom):

Leuchtet entsprechend dem abgegebenen Ladestrom heller oder dunkler.
Batt. I (BORD-Batterie):

Leuchtet: Im Betrieb wird die Bord-Batterie überwacht und geladen.
Erlischt kurz alle 2 Sek: Nur bei LiFePO4: Batterie-Temperatur unter 0°C, der Ladestrom kann zum Schutz der Batterie bei allen Ladearten reduziert sein, bei entladener Batterie daher längere Ladezeit.
Blinkt: Batterieschutz: Batterie-Übertemperatur > 50°C (typabhängig), Umschaltung auf niedrige Sicherheits-Ladespannung und halben max. Ladestrom, automatische Rückkehr 2°C tiefer.
Batt. II (STARTER-Batterie):

Leuchtet: Im Betrieb, Anzeige für die Starter-Batterie.
Blinkt: Starter-Batterie hat eine zu geringe oder zu hohe Spannung.
Blitzt kurz alle 2sek.: Im Ruhebetrieb und bei Fremdladung der Bord-Batterie (z.B. Netz-Ladegerät) ist der Nebenladezweig für die Starter-Batterie aktiv um diese startfähig zu erhalten.
Power (Betrieb):

Leuchtet: Das Gerät wurde aktiviert und ist betriebsbereit.
Erlischt kurz alle 2 Sek: Die Leistungsregelung hat die Ausgangsleistung um mehr als 30 % reduziert.
Blinkt: Interner Gerätefehler (Überhitzung o.ä.), selbsttätige Rücksetzung nach Abkühlung.
Aus: Lade-Wandler in Ruhe.
Limit (Leistungsbegrenzung):

Leuchtet: Das Gerät arbeitet mit reduzierter Ladeleistung.
Aus: Das Gerät arbeitet mit voller Ladeleistung.
Taste:

Kurz gedrückt: Schaltet die Fernbedienung EIN / AUS.
Lang (3 Sek.) gedrückt: Wechselt Limit zwischen reduzierter und voller Ladeleistung.

Lieferumfang:

• LED Remote Control S für Ladebooster der Serie VCC
• Anschlusskabel 5m lang beidseitig steckfertig für Geräteanschluss
• Befestigungsschrauben
• Bohrschablone
• Selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in Deutsch.
