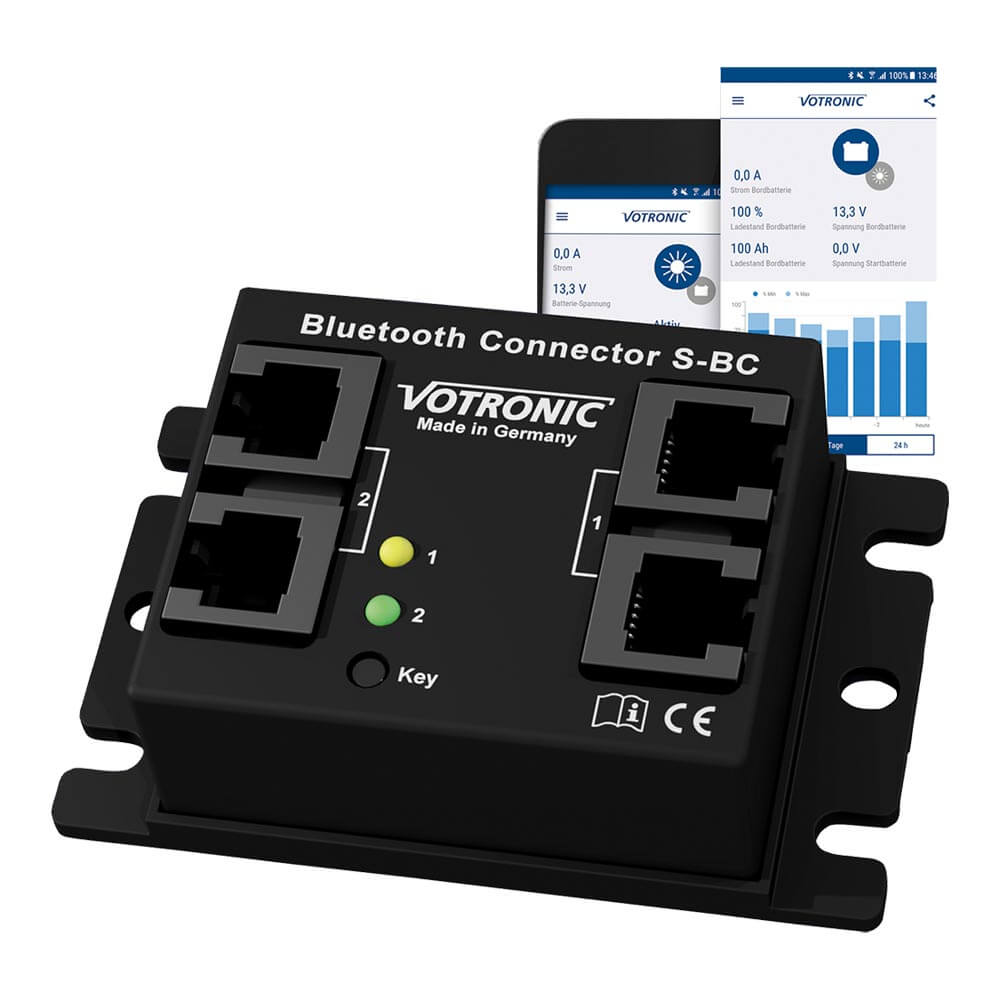

Votronic Bluetooth Connector S-BC

Der Votronic Bluetooth Connector S-BC dient als Schnittstelle zwischen Solarregler, Batterie-Computer und Smartphone oder Tablet. Mit der dazugehörigen App kann der Zustand der Bordbatterien und der Photovoltaik-Anlage in Reisemobilen, Caravans, Booten, Sonder- und Einsatzfahrzeugen auf einem Smartphone angezeigt, graphisch dargestellt und ausgewertet werden.

Der Votronic Energy Monitor System besteht aus einem speziellen Kommunikationsmodul (Bluetooth Connector S-BC), das in Verbindung mit einem Votronic Solar-Laderegler (ab 2013) mit LCD-Solar Computer S und/oder dem LCD-Batterie-Computer S bzw. VPC Jupiter mit Smart Shunt die Werte, die am entsprechenden Display angezeigt werden, zusätzlich an ein mobiles Endgerät per Bluetooth übermittelt. Die erforderliche App Votronic Energy Monitor für Android oder IOS steht kostenlos im Google Play Store bzw. Apple App Store zur Verfügung.

Funktionsweise:

Das Gerät verfügt dabei über jeweils 2 Ein- und Ausgänge, so dass an ein Kommunikationsmodul je 1 Solarregler mit LCD-Solar Computer und 1 Smart-Shunt mit LCD-Batterie Computer bzw. VPC Jupiter gemeinsam angeschlossen werden können. Soll nur ein Votronic-Gerät an den Bluetooth Connector S-BC angeschlossen werden, so wird dieses immer an den ersten (rechten) Anschlüssen angeschlossen.

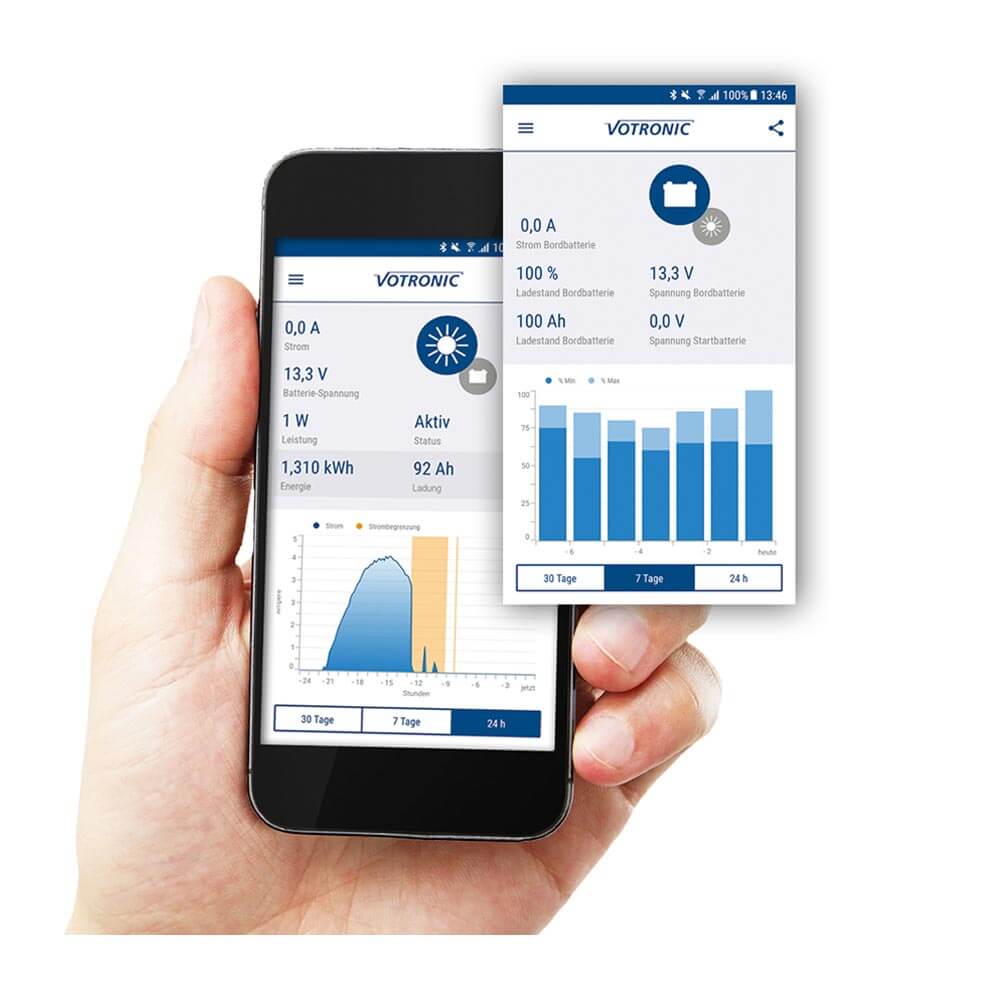

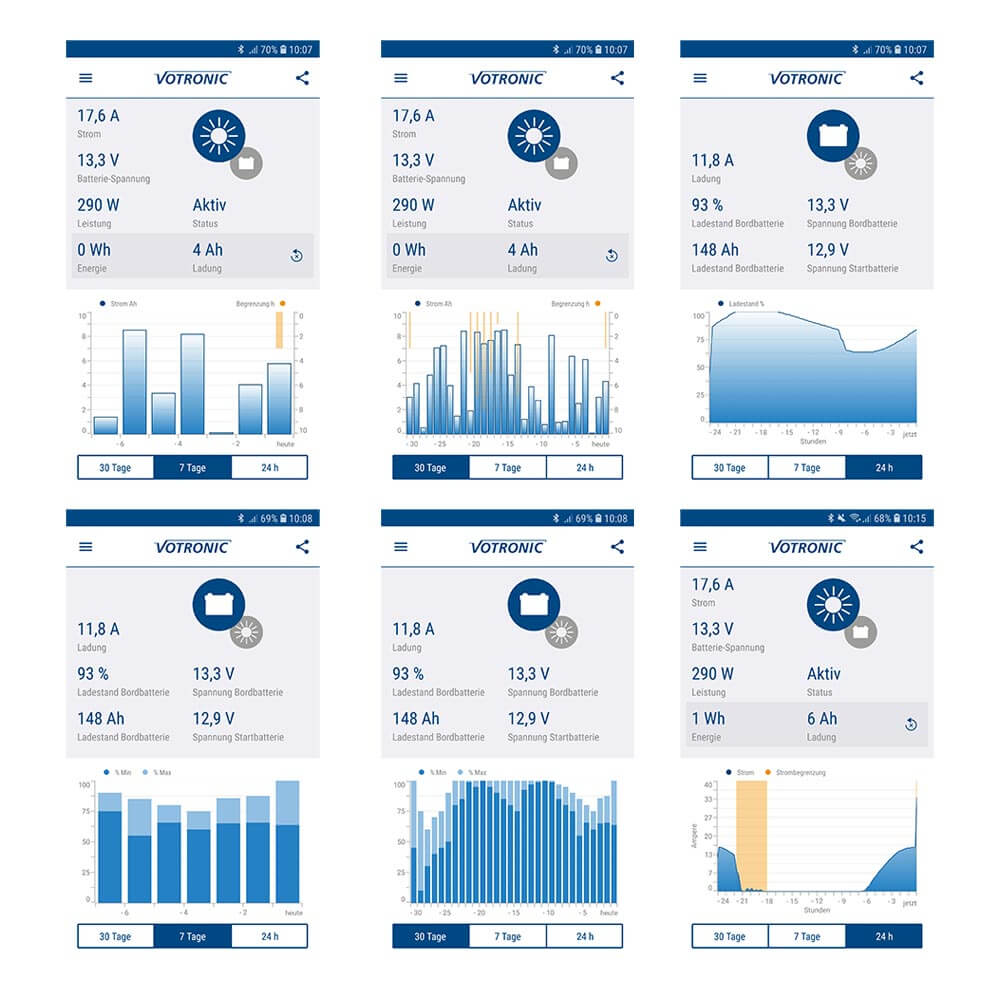

Auf diese Weise können die gesamten Informationen der Bordbatterie, wie Spannung, Lade- bzw. Entladeströme und die Restkapazität, als auch alle Daten der Solar-Anlage komfortabel über das Handy oder Tablet abgelesen werden. Zusätzlich werden die wichtigsten Daten protokolliert, graphisch aufbereitet und sind für einen längeren Zeitraum gespeichert. Selbst die Ausgabe als CSV-Datei für eigene Analysezwecke ist möglich. Natürlich kann der Bluetooth Connector S-BC auch jederzeit nachträglich installiert werden.

Anschluss:

Der Anschluss des Bluetooth Connector S-BC ist denkbar einfach. Er wird einfach mittels der im Lieferumfang enthaltenen Modularkabel zwischen den Votronic Solar-Laderegler und den LCD-Solar Computer S oder zwischen den Smart- Shunt und den LCD-Batterie Computer S bzw. VPC Jupiter gesteckt.

Der Bluetooth Connector S-BC kann jederzeit nachträglich installiert werden.
Er verfügt über zwei unabhängige Anschlusskreise. Somit können ein Solarregler und ein Smart-Shunt gemeinsam angeschlossen werden. Die Signale werden durchgeschleift, sodass LCD-Anzeigen (z.B. LCD-Solar-Computer S) weiterhin betrieben werden können. Bei Verwendung des Smart-Shunts muss die dazugehörige originale Anzeige (LCD-Batterie-Computer-Display oder VPC Jupiter-Panel) angeschlossen werden.

Der Betrieb eines Smart-Shunts ohne Solar-Regler und umgekehrt ist natürlich möglich. Anstelle des Smart-Shunts kann auch ein zweiter Solarregler angeschlossen werden. Die Werte werden dann als eine Solaranlage verrechnet. Alternativ zu den Votronic SR- und MPP-Solarreglern kann auch ein Battery Charger vom Typ VBCS Triple an den Bluetooth Connector angeschlossen werden, um dessen internen Solar-Regler darzustellen.

Ebenso ist der Betrieb von Solar-Reglern am Bluetooth-Connector auch ohne LCD Solar-Computer-S problemlos möglich, die Solardaten werden dann eben nur in der App angezeigt.

Der Bluetooth-Connector S-BC ist kompatibel zu folgenden Geräten:

• VOTRONIC Solar-Laderegler in SR- und MPP-Technologie ab 2013 (Serien-Nummer 13Vxx.xxxxx)
• Battery Charger vom Typ VBCS-Triple
• LCD Batterie Computer S mit Smart-Shunt (alle Ausführungen)
• VPC Jupiter mit Smart-Shunt (alle Ausführungen)

Unter Downloads finden Sie die verschiedenen Anschluss-Kombinationen grafisch dargestellt.

Features:

• Kompatibel zu LCD-Batterie-Computer S und VPC Jupiter mit Smart-Shunt
• Kompatibel zu Votronic Solar-Laderegler (SR und MPP) ab 2013 mit LCD-Solar-Computer S
• Solar- und Batterie-Informationen über ein gemeinsames Kommunikationsmodul (Dual-Mode)
• Einfache Installation (Plug & Play)
• Jederzeit nachrüstbar
• Kompakte Bauform und minimaler Stromverbrauch
• Verbindung via Bluetooth 4.0 (2,4 GHz)
• Reichweite bis 50 m im Freien
• Kostenlose App (Android und IOS)
• Ausgabe als CSV-Datei für eigene Analysezwecke

Lieferumfang:

• Votronic Bluetooth Connector S-BC, 1430
• 2 St. Steuerleitung 6-polig 1 m lang
• Selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in Deutsch.
