Haltewinkel ultraflach für Aluprofil, seitliche Montage

Der ALPHARACK Haltewinkel ultraflach verbindet Aluprofile seitlich mit der Airlineschiene oder C-Schiene – und bildet so die Basis für einen besonders flachen Dachträger. Dank 20 mm Höhenverstellbereich lassen sich Unebenheiten und Dachschrägen einfach ausgleichen, ohne das Profil neu bohren zu müssen. Gefertigt aus rostfreiem Edelstahl V2A und schwarz pulverbeschichtet.

Eigenschaften

• Ultraflache Bauweise – minimaler Abstand zwischen Dachträger und Dachlinie
• Seitliche Montage am Aluprofil

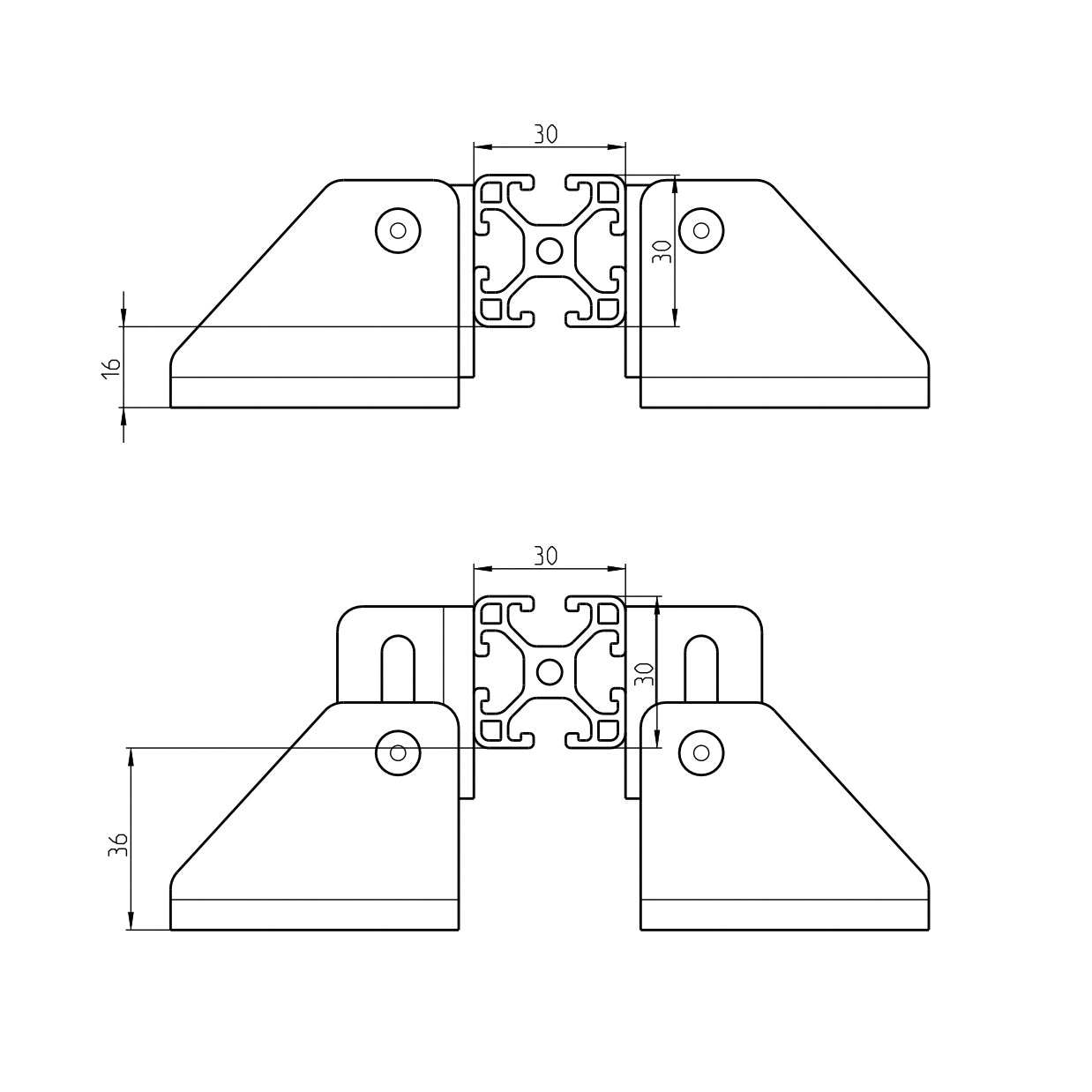

• Höhenverstellbereich: 20 mm – flexibler Ausgleich von Unebenheiten und Dachschrägen
• Passend für Aluprofile der Höhe 30 mm und 40 mm
• Werkstoff Haltewinkel: Edelstahl
• Werkstoff Verschraubung: Edelstahl
• Oberflächenbeschichtung: Pulverbeschichtung schwarz
• Montage auf Airlineschienen oder C-Schienen
• Lieferumfang: 1× Set (links + rechts) – komplett für eine Fahrzeugseite

Anwendung

Der ultraflache Haltewinkel ist ideal für alle Dachträger-Aufbauten, bei denen ein möglichst geringer Abstand zur Dachlinie gewünscht ist – zum Beispiel für Campingausbauten, Transportaufbauten oder modulare Dachsysteme in Vans und Transportern. Der Winkel wird seitlich am Aluprofil befestigt und zusammen mit dem Profil auf der Airlineschiene oder C-Schiene montiert. Die seitliche Klemmverbindung ermöglicht eine schnelle Montage und Demontage ohne vollständige Demontage des Winkelsets.

Montage

Der Haltewinkel wird mit den passenden Nutensteinen auf der Airlineschiene oder C-Schiene befestigt. Das Aluprofil (30 oder 40 mm Höhe) wird seitlich in den Winkel eingeschoben und über die Verschraubung in der gewünschten Höhenposition (±10 mm) fixiert. Ein Set enthält den linken und rechten Winkel für eine vollständige Trägerseite.

Kompatibilität

Passend für ALPHARACK Aluprofile mit 30 mm Höhe (z. B. 30×30 mm, 60×30 mm) und 40 mm Höhe (z. B. 40×40 mm, 80×40 mm). Montierbar auf allen gängigen Airlineschienen sowie VW California C-Schienen. Kompatibel mit den ALPHARACK Nutensteinen AR0102.
